DHCP-Relay-Agent



Sollen IP Adressen von DHCP Servern in verschiedene Netzwerkbereiche oder Subnetze vergeben werden, müssen die Router in der Lage sein, die DHCP Anfragen der Clients weiter zu leiten.

Hardwarerouter müssen dazu die Funktion der Weiterleitung von BootTP beherrschen, um DHCP Anfragen der Clients zum DHCP Server und dessen Antwort zurück zu leiten.

Eine weitere Möglichkeit ist die Installation des DHCP-Relay-Agenten auf einem Server der als Router eingesetzt wird. Das soll hier an einem Beispiel mit einem Server 2008 gezeigt werden.



Voraussetzungen



Im Netzwerk muss ein funktionierender DHCP Server vorhanden sein. Auf diesem muss ein IP Adress Bereich für den Netzwerkbereich eingerichtet werden, dessen Clients sich über den DHCP-Relay-Agent ihre IP Adressen vergeben lassen.

Auf dem DHCP Server muss eine Route zu dem zusätzlichen Netz eingerichtet sein.

Auf dem Router muss der DHCP-Relay-Agent installiert und konfiguriert sein.



Einrichten DHCP Server

Einrichten DHCP-Relay-Agent



Einrichten des DHCP Server

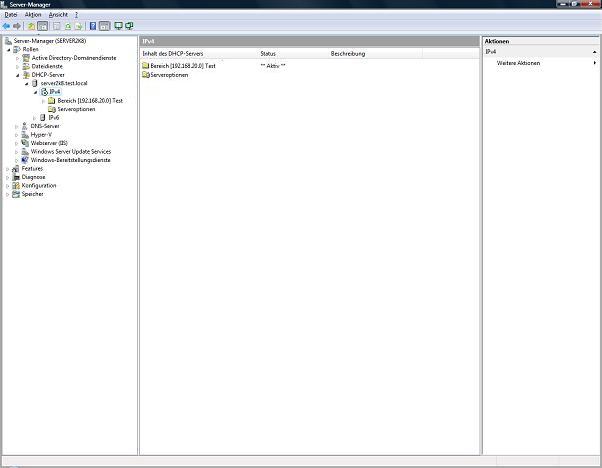

Zum Einrichten des DHCP Servers starten sie den Server-Manager.  Öffnen Sie die Konsole DHCP-Server, verbinden Sie sich mit dem DHCP-Server.

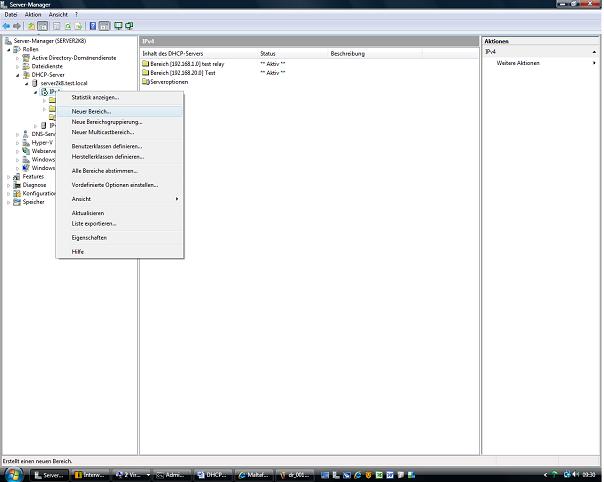

Klicken Sie mit der rechten Maustaste auf IPv4.





Klicken Sie auf Neuer Bereich… .



Der sich nun öffnende Assistent unterstützt Sie bei der Einrichtung des DHCP-Bereichs.

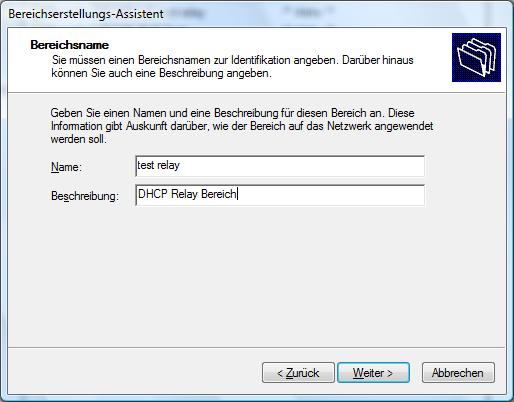

Klicken Sie im Willkommens-Bildschirm auf Weiter, geben Sie auf der folgenden Seite den Namen und eine Beschreibung für den Bereich an. > Weiter

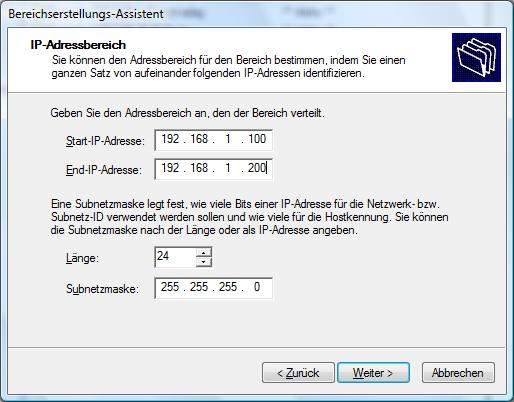

Auf der nächsten Seite geben Sie den Adressbereich an und legen die Subnetzmaske fest > Weiter

Auf der Seite für den Ausschlussbereich können Sie diesen angeben, ansonsten > Weiter

Die Frage ob die Bereichsoptionen konfiguriert werden sollen beantworten Sie mit Ja > Weiter

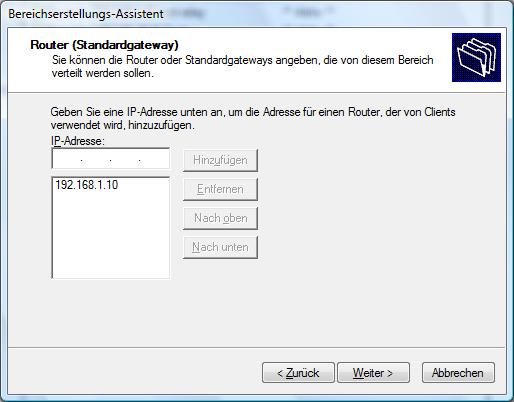

Geben Sie als Router (Standardgateway) für diesen Bereich die IP Adresse der Netzwerkkarte des Routers an, die mit dem „fremden“ Netzbereich verbunden ist. Diese muss im gerade eingerichteten Adressbereich liegen, mit dieser Karte werden die DHCP-Anfragen der Clients entgegen genommen. > Weiter

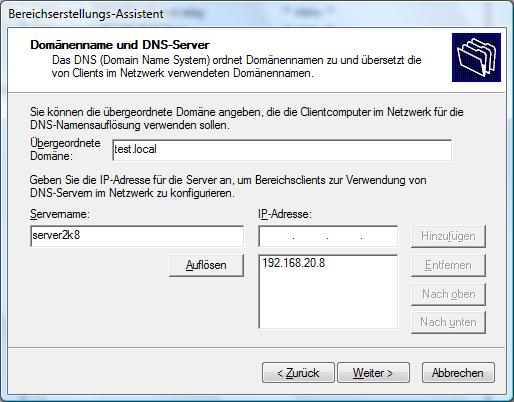

Geben Sie den DNS Server für diesen Bereich an > Weiter

Ein Wins Server wird nicht konfiguriert > Weiter

Die Frage ob der Bereich aktiviert werden soll beantworten Sie mit Ja > Weiter

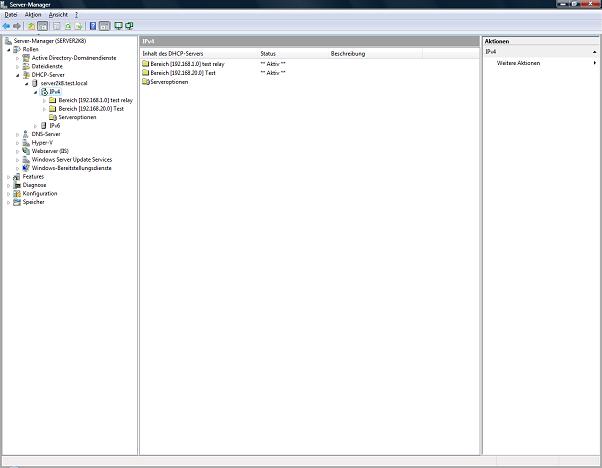

Der DHCP-Server mit den beiden aktiven Bereichen.



Einrichten der Route



Zum Einrichten der Route starten Sie die Eingabeaufforderung als Administrator.





Geben Sie folgenden Befehl ein:

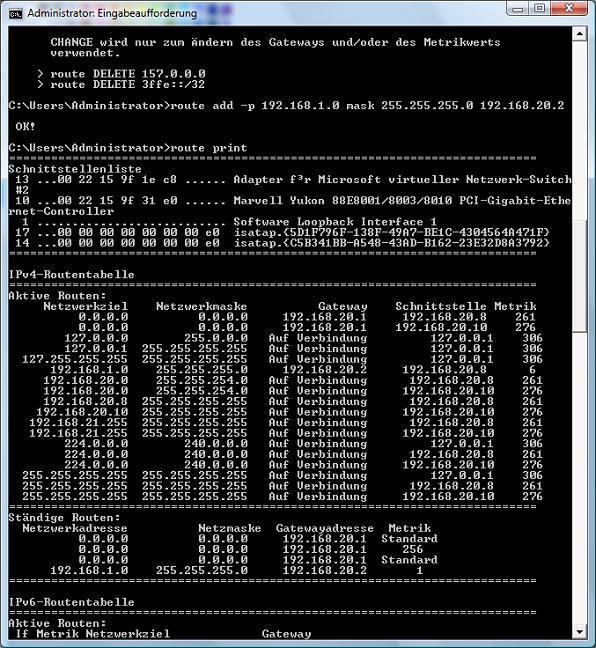

route add –p IP Netzwerkadresse des Bereichs mask Subnetzmaske IP Adresse des Gateways



Wenn alles funktioniert hat erhalten Sie nur OK! als Bestätigung.



Mit dem Befehl route print können Sie den Eintrag überprüfen.

Damit ist der DHCP-Server für die Vergabe von IP Adressen an die Clients im anderen Netzbereich konfiguriert.
